JT系列圖紙：JT系列圖紙，單支臂電纜卷筒圖紙

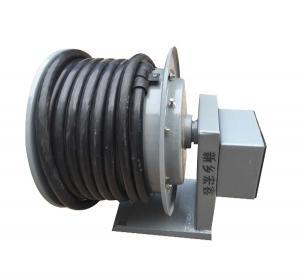

JT系列電纜卷筒是公司*早研發的產品，性能較穩定，安裝方便，故障率較低。插入圖片：單支臂2，彈簧式電纜卷筒主機II型
電纜卷筒技術參數表
| 型號 | T1 | T2 | T3 | T4 | T5 |
| 電纜截面積（mm2） | ≤6 | ≤16 | ≤16 | ≤25 | |
| 卷線長度m | ≤15 | ≤20 | ≤60 | ≤80 | ≤100 |
| 卷取方式 | 垂直 | 垂直 | 水平 | 水平 | 水平 |
產品的結構，特點，典型應用及注意事項：
1. 產品的結構：以蝸卷彈簧為動力，實現自動卷取電力電纜或信號電纜的機械裝置。
2※ 自身優點：自動靈活收放電纜的同時，自身不消耗電能，供電連續平穩，電纜磨損甚微。
3. 起重電磁鐵，電動平車，抓斗，各種起重機，配套設備：廣泛適用于港口門座起重機，集裝箱橋吊，輪胎吊，龍門吊，塔吊等移動機械設備。
4. 工作方式：隨設備移動
5. 行程長度：運行長度≤120米。
6. 適用電纜：≤25mm2.的電纜線均可。
7. 注意事項：請打開卷筒端面檢查孔蓋，把壓制上接線頭的電纜從卷筒防水栓上電纜入口處塞入，將電纜接到接線板的接線柱上。使電纜伸長放直（不殘留扭力），用手沿箭頭相反方向（卷曲電纜方向）轉動卷筒，使電纜有秩序地卷繞在卷筒上，進行安裝調整，偏差過大時，電纜會偏繞一端，引起脫落、斷線等事故。安裝使用前一定要查看安裝使用手冊（安裝使用手冊請掃碼進入微信公眾平臺查閱），要定期進行維護保養（保養事項請掃碼進入微信公眾平臺查閱）。
