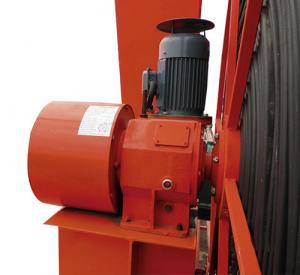

恒張力電纜卷筒主機(熱銷產品)

類  別:恒張力電纜卷筒系列(推薦產品)

關 鍵 字:電纜卷筒主機

配套設備:廣泛適用于港口門座起重機,集裝箱橋吊,輪胎吊,龍門吊,塔吊,,電動平車等移動機械設備。

訂購熱線

0373-8712548 18238791888/18238791999

在線訂單

產品詳情

主要的技術參數

型號X30型X90型X180型X350型X460型X700型X900型
電纜截面積(mm2)≤6         ≤16         ≤25         ≤35         ≤50         ≤70         ≤95
卷取力矩(Nm)≤30         ≤90         ≤180         ≤350         ≤460         ≤700         ≤900
水平卷取長度≤60         ≤100         ≤120         ≤150         ≤150         ≤150         ≤150


注:
1.卷取速度由客戶提供,作為設計的依據。

2.參考卷取力矩來選定主機型號。

3.使用條件,技術條件和工作原理,(請掃碼進入微信公眾平臺查閱)。

4.安裝使用方法及保養維護(請掃碼進入微信公眾平臺查閱)。

5.電纜卷筒接線示意圖,電氣原理圖((請進入微信公眾平臺查閱)

圖一   X30型外形及安裝尺寸圖

a

圖二 X90、X180、X350、X460、X700、X900、

外形及安裝尺寸


現場圖片

表二、X系列式電動電纜卷筒外形及安裝尺寸


型號尺寸X30X90X180X350X460X700X900
A80210215233250381420
B200175280330445470530
H97145160185200285290
H12575055656157159401040
L1470602665756820946900
L28465526611097120
L3440280364425530646730
L4 606575659055
C 202525252525
G 202020283030
n-φ4-φ104-φ134-φ184-φ184-φ184-φ224-φ22


恒張力電纜卷筒II型使用現場9

20151124022151

20151124162806

產品的結構,特點,典型應用及注意事項:

1. 產品的結構:以Y系列電機為動力,獨特的液壓扭矩裝置為傳動的一體機。

2. ※ 自身優點:獨特的液壓扭矩裝置,對電纜以恒力矩柔性卷取,不拉傷拉斷電纜;獨特的力矩調節裝置,可根據現場不同的情況進行力矩調節,力矩調節范圍大;同步性好,能自動跟蹤移動設備;自制動能力強,電纜不會滑落;供電連續平穩,安全可靠;結構緊湊,機器安裝維護簡便,使用壽命長。

3. 配套設備:廣泛適用于港口門座起重機,集裝箱橋吊,輪胎吊,龍門吊,塔吊,,電動平車等移動機械設備。

4. 工作方式:隨設備移動

5. 行程長度:小于等于200米,運行根據現場情況選擇不同的機型。

6. 適用電纜:2.5-70mm2.的電纜線(根據電纜線選用機型)

7. 注意事項:一定要嚴格按照線路圖接線,調試時要采用瞬間通電斷電的方式進行,嚴禁調試時電機長時間運轉,以免電機反方向運轉產生故障,設備安裝時要嚴格按照安裝手冊進行安裝,(安裝使用手冊請掃碼進入微信公眾平臺查閱),要定期進行維護保養(保養事項請掃碼進入微信公眾平臺查閱)。
